Сделать wifi пасечные весы самостоятельно
Две партии микроконтроллеров от разных поставщиков оказались бракованными - не выходят из режима сна, что абсолютно лишает возможности собирать весы на платформе NodeMcu v.3 - контроллеры идут с браком. Поэтому прекращаю принимать новые заказы на платы для самостоятельной сборки весов на данной платформе. Сам перехожу на сборку всех весов на платформе esp32.
Подробное видео о самостоятельной сборке wifi пасечных весов
Для сборки ОДНИХ весов понадобится:
Обратите внимание, что по некоторым ссылкам предлагается несколько штук, а не столько, сколько нужно для сборки весов!
Данные ссылки даны для образца товара, но не для обязательного заказа именно у этих продавцов. Опыт показывает, что продавцы могут высылать бракованные изделия, то никак от меня не зависит (сам пострадал). Поэтому выбирайте продавца на свой страх и риск. Ответственность за риски выбора недобросовестного продавца или получения некачественных изделий Вы несете сами.
| # | Название | Количество | Ссылка |
|---|---|---|---|
| 1 | Аналого-цифровой преобразователь HX711 | 1 шт | https://ru.aliexpress.com/item/5-HX711-24-A/32845398734.html |
| 2 | DC-DC преобразователь. Ставьте напряжение на нем 3.5 вольт для лучшего питания модуля HX711 | 1 шт | https://www.aliexpress.com/item/5-pcs-Ultra-Small-Size-DC-DC-Step-Down-Power-Supply-Module-3A-Adjustable-Step-Down/32261885063.html (этот поставщик еще не подводил) |
| 3 | Микроконтроллер NodeMCU v.3 | 1 шт. | https://www.aliexpress.com/item/Wireless-module-NodeMcu-v3-Lua-WIFI-Internet-of-Things-development-board-ESP8266-with-pcb-Antenna-and/32656775273.html (но здесь в марте 2019 выслали бракованные - не выходящие из режима сна, поэтому не рекомендую) https://ru.aliexpress.com/item/V2-4M-4FLASH-NodeMcu-Lua-WIFI-Networking-development-board-Based-ESP8266/32647690484.html (здесь в апреле 2019 выслали бракованные - не выходящие из режима сна, тоже не рекомендую) |
| 4 | Кнопка большая ВКЛ-ВЫКЛ устройство | 1 шт. | https://www.aliexpress.com/item/5-x-Round-Black-2-Pin-SPST-ON-OFF-Rocker-Boat-Switch-12V-Snap-Waterproof-Coatfor/32787603200.html |
| 5 | Кнопка малая переключения режима работы | 1 шт. | https://www.aliexpress.com/item/10Pcs-2Pin-O-F-Waterproof-Switch-Cover-Rectangle-Rocker-Auto-Dashboard-Boat-12V/32629402383.html |
| 6 | Аккумуляторы формата 18650. В весы вставляются 2 штуки, но лучше взять на замену. | 2 шт | https://www.aliexpress.com/item/Liitokala-new-original-NCR18650B-3-7V-3400mAh-18650-rechargeable-lithium-battery-for-battery-DIY-nickel-piece/1000004447086.html |
| 7 | Блок для аккумуляторов формата 18650 для последовательного соединения | 1 шт. | https://www.aliexpress.com/item/5-Pcs-2x18650-3-7V-Rechargeable-Battery-Clip-Holder-Box-Case-With-Wire-Lead-4XFC-Drop/32835728664.html |
| 8 | Коннекторы-пины 40-штырьковые мама 2.54 мм | 2 шт. | https://ru.aliexpress.com/item/10-40-2-54/32854752397.html |
| 9 | Коннекторы-пины 40 штырьковые папа 2.54 мм | 1 шт на 10 весов | https://ru.aliexpress.com/item/10Pcs-Gold-Plated-Pitch-2-54mm-1x40-Pin-40-Pin-Single-Row-Male-Pin-Header-Strip/32826418836.html |
| 10 | Резистор 100 кОм | 2 шт. | https://www.aliexpress.com/item/100pcs-100k-ohm-1-4W-100k-Metal-Film-Resistor-100kohm-0-25W-1-ROHS/32575205454.html |
| 11 | Резистор 10 кОм | 1 шт. | https://www.aliexpress.com/item/100pcs-100k-ohm-1-4W-100k-Metal-Film-Resistor-100kohm-0-25W-1-ROHS/32575205454.html |
| 12 | Тензодатчики. Колебания плюс минус 200—400 грамм в них заложено. Бывает конечно и меньше плавают, но бывает и столько. Поэтому рассчитывайте на это. | 4 шт. | https://ru.aliexpress.com/item/4Pcs-50Kg-Human-Body-Scale-Weighing-Sensor-Resistance-Strain-Half-Bridge/32796435022.html |
| 13 | Светодиод любого цвета. | 1 шт. | https://ru.aliexpress.com/item/-/32874413253.html |
| 14 | Распределительная коробка Schnider Electric. По ссылке образец. На самом деле это не принципиально, просто это коробка с внутренним размером 85 на 85 мм, и сюда как раз входит батареечный блок. | 2 шт. | https://www.etm.ru/cat/nn/216245/ |
| 15 | Хоккейная шайба малая | 4 шт. | |
| 16 | Термоусадка 1 м диаметр 3 мм | 2 шт. | |
| 17 | Зарядное устройство для li-ion аккумуляторов формата 18650. Модель и количество выбирайте сами. | https://ru.aliexpress.com/item/Liitokala-lii-202-18650-26650-charger-For-1-2V-3-7V-3-2V-3-85V-100/32799915099.html | |
| 18 | Печатные платы, на которых все это собирается. Заказ только у меня. Минимальный заказ 10 шт. | 1 шт. | https://apiscale.ru/order/ |
| 19 | Прошивка. Следует в начале прошить устройство "очисткой внутренней памяти", а потом уже рабочую. | 1 шт. :) | https://apiscale.ru/support/ Доступ откроется после авторизации. |

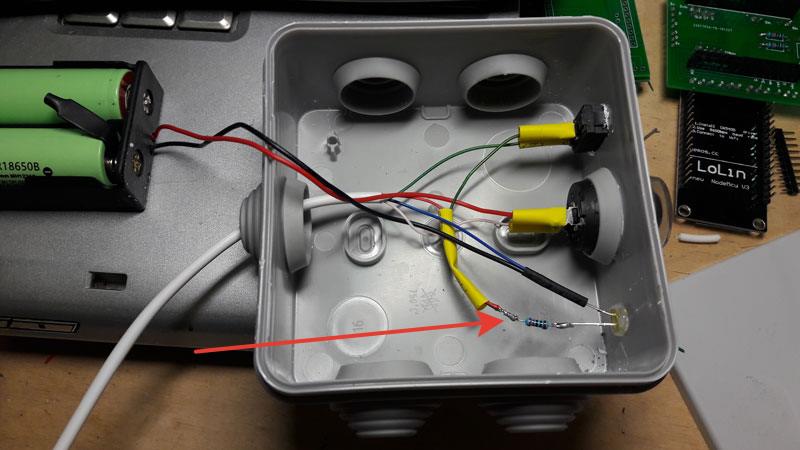

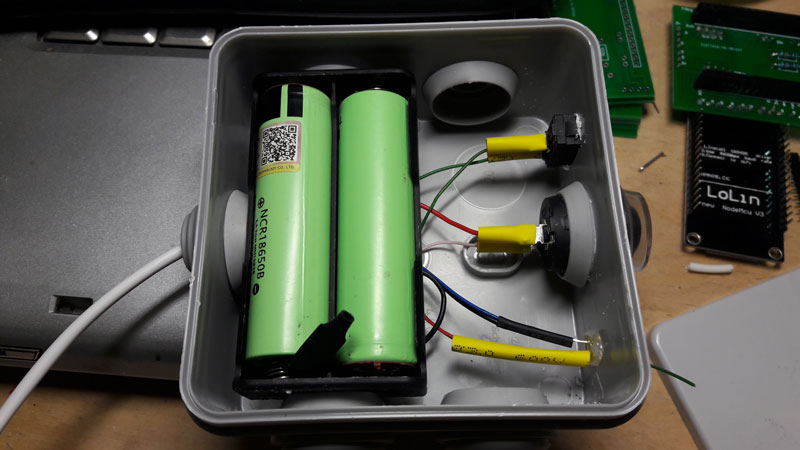

| 20 | Резистор 200 Ом (лучше 1 кОм, но светодиод может гореть тусклее). Нагрузочный, балластный для светодиода. Устанавливается на плюс светодиода в управляющем блоке (для плат, заказанных ранее 27.01.2019 - крепим так: фото1, надеваем термоусадку получаем фото2) или в главном блоке на плате (для плат, заказанных позднее 27.01.2019) | 1 шт. | https://ru.aliexpress.com/item/Free-Shipping-220-ohm-1-4w-Metal-Film-Resistor-Watt-0-25W-1-220OHM-100Pcs-lot/32691893080.html |
| 21 | Лак электротехнический аэрозольный. Обрабатываем тензодатчики для более стабильной работы. | 1 шт. | Выбирайте предложение |
Если желаете получить товары по-быстрее, везде где возможно выбирайте службу доставки AliExpress Standart Shipping (в первую очередь) или EPacket (если предыдущая сильно дорогая)
А также добавьте свою пасеку на карту.
