Настройки wifi весовой платформы

На данной странице полное руководство по настройке wifi весовой платформы.

"Распаковка"

Комплектность

Обычно весы приходят в таком виде.



Комплект весов в зависимости от комплектации состоит из собственно весовой платформы, состоящей из двух блоков с 4 тензодатчиками на шайбах и 2 литиевых аккумуляторов формата 18650. Это минимальная комплектация. В рекомендуемую же комплектацию входят 2 сменных аккумулятора и зарядное устройство для них, что позволит полностью обеспечить бесперебойную работу весов.
Слева на фото дополнительные аккумуляторы и зарядное устройство для литиевых аккумуляторов. Их можно исключить из заказа, тогда цена будет ниже. Но прежде чем исключать данные товары, убедитесь, что у Вас есть в наличии зарядник для литиевых аккумуляторов формата 18650.



Открываем коробку.



Достаем весы, бережно относясь к проводам, особенно к тем, что идут к "шайбам". Опыт показывает, что если проблемы возникают, они возникают из-за грубого отношения с проводами.

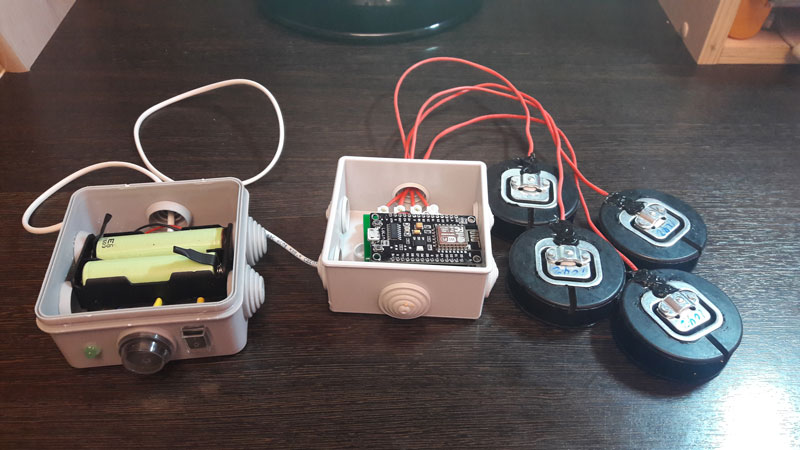

Под капотом. Блок слева является управляющим блоком. В нем находятся аккумуляторы. Блок справа - основной блок. Без острой необходимости залезать туда не рекомендуется. Только разве что для перепрошивки или ремонта. Длина проводов тензодатчиков около 30 см. Удлинение идет за отдельную плату и не рекомендуется.



Управляющий блок. Вся работа с весами происходит при помощи кнопок на этом блоке. Слева направо на нем расположены: 1. светодиод (извещающий о работе), 2. главная большая кнопка включения-выключения и 3. малая кнопка выбора режима работы



Настройки весовой платформы

По большому счету весы готовы к работе сразу при получении. Нужно перевести весы в режим настройки (малая кнопка в положение 1) и включить весы (большую кнопку в положение 1). При этом постояным светом загорится светодиод. Это означает, что весы включены и готовы к подключению к ним по wifi для настройки.

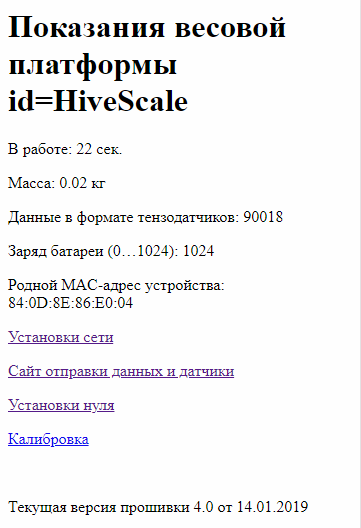

Включите wifi на своем смартфоне или ноутбуке. Подключитесь к сети HiveScale введя пароль 12345678. Затем перейдите в браузер и введите адрес http://192.168.4.1/. У вас в браузере должно отобразиться примерно такое.



Обратите внимание, что главная страница перезагружается каждые 5 секунд для обновления текущей массы. Так и должно быть для обновления показаний массы.

Настройки точки доступа, название весов, пароли и периодичность отправки данных

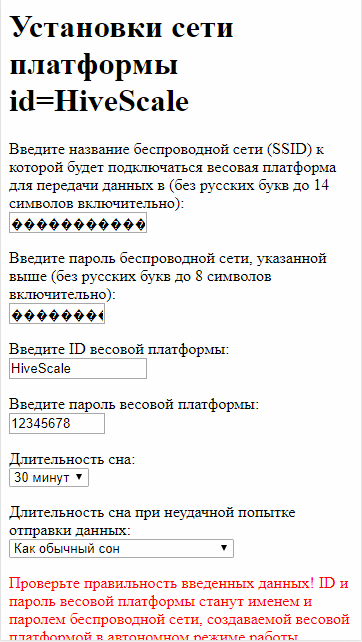

Переходим по первой ссылке - "Установки сети".

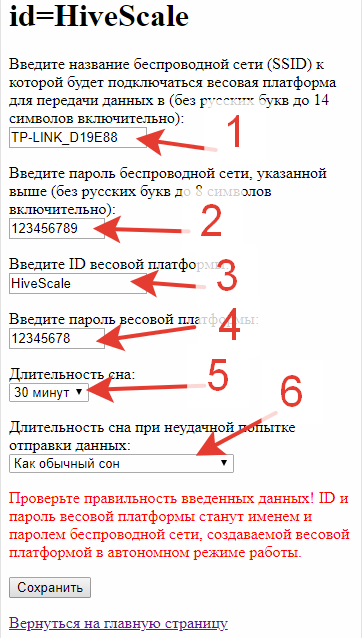

На этой странице необходимо заполнить все поля.

  1. Первое поле это имя wifi-сети, к которой будут подключаться весы на пасеке.
  2. Второе поле - ее пароль. Пароль должен быть 8 символов, не более.
  3. Третье поле - ID весовой платформы. Если отправка данных будет производиться на сайт apiscale.ru, то здесь нужно ввести ID, которые создаются на странице подписок https://apiscale.ru/personal/billing/.
  4. Четвертое поле - пароль, который задается на той же странице. Если данные будут отправляться на народный мониторинг, то введите любое удобное ID платформы (латиницей). Главное запомните эти данные, ведь они станут названием wifi сети, создаваемой весами в режмие настройки. Т.е. было HiveScale и пароль 12345678, а станет то, что введете.
  5. Пятое поле - периодичность отправки данных (продолжительность сна). Минимальное значение 10 минут, максимальное 24 часа.
  6. Шестое поле - утратило актуальность отсутствует в новых прошивках. Сейчас если данные не отправились следующая попытка будет выполнена через 15 минут.
После всех настроек нажмите "Сохранить".

Если Вы забудете пароль, то подключение к весам для настройки станет невозможным. Придется прошить весы очистительной прошивкой со страницы поддержки, а затем рабочей прошивкой. Все настройки будут удалены.



После сохранения настроек откроется экран. Нужно перезагрузить весы - выключить и включить заново. Затем снова переходим на главную страницу.



Настройки сайта отправки данных и установленных датчиков

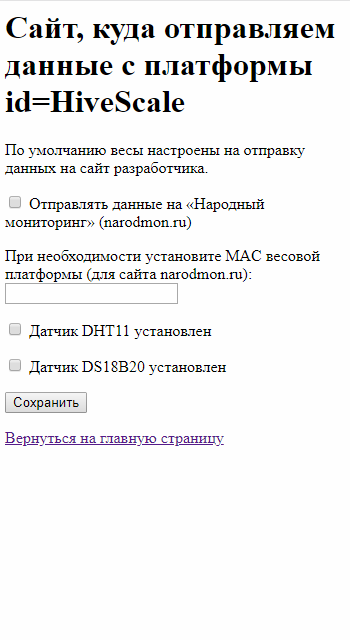

В главном меню теперь выбираем второй пункт - "Сайт отправки данных и датчики"



По умолчанию данные будут отправляться на сайт apiscale.ru. Если нужно отправлять данные на народный мониторинг - отметьте соответствующий чекбокс. Если на народный мониторинг отправляются данные с нескольких платформ и на мониторинге они оформелены как одно устройство, введите общий MAC адрес для всех весовых платформ. Подробнее об этой функции в видео на данной странице.
Я не ставлю в весы погодные датчики. Если Вы желаете - Вы можете их припаять. Отверстия для припайки на платах есть. После этого отметьте на данной странице установленные датчики и нажмите сохранить. Также на этой странице

Начиная с 6 версии прошивки на этой же странице появился чекбокс "Автообновление прошивки". Если Вы желаете, чтобы прошивка обновлялась автоматически, отметьте этот чекбокс.



После сохранения настроек откроется экран. Нужно перезагрузить весы - выключить и включить заново. Затем снова переходим на главную страницу. Если Вы установили датчики на главной странице настроек будет отображаться их данные.



Установки нуля

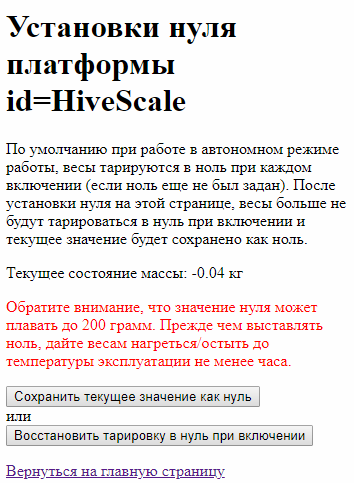

В главном меню теперь выбираем третий пункт - "Установки нуля"



Изначально весы тарируются в ноль при каждом включении. Ноль устанавливать на весах нужно на пасеке после всех подготовительных работ, чтобы они привыкли к температуре и не было лишнего плаванья веса. Чтобы установить ноль, нужно убрать всю массу с весов (находясь на главной странице настроек) перейти на эту страницу и нажать "Сохранить текущее значение как нуль". Перед установкой весов под улей эту операцию нужно сделать обязательно, иначе на графиках всегда будет 0! Установить ноль можно повторно. Можно также восстановить тарировку в ноль при каждом включении весов, нажав на соотвествующую кнопку.



После сохранения настроек откроется экран. Нужно перезагрузить весы - выключить и включить заново. Затем снова переходим на главную страницу.



Калибровка

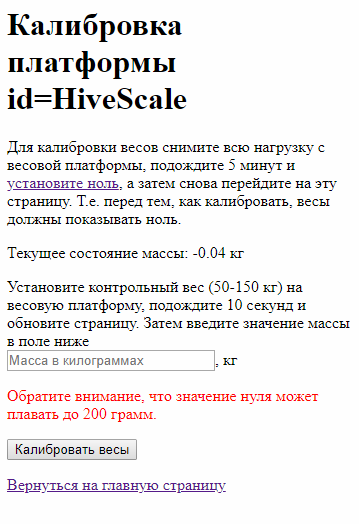

В главном меню теперь выбираем четвертый пункт - "Калибровка"



Изначально весы откалиброваны, но после очистки внутренней памяти эти настройки пропадают. Для калибровки весов нужен контрольный вес известной массы. Идеально для этого подходит сам пчеловод :). Он взвешивается на откалиброванных домашних весах, затем становится на весовую платформу (сверху можно положить доску) и обновляет страницу. Отобразится его масса. Если эта масса отличается от полученной на других весах, то в единственное поле на этой странице введите известную верную массу и нажмите "калибровать весы".



После сохранения настроек откроется экран. Нужно перезагрузить весы - выключить и включить заново. Затем снова переходим на главную страницу. Можете взвеситься снова - теперь масса пчеловода будет верной.



Рабочий режим

Переведите переключатель режима работы в положение отправки данных (малая кнопка в положение 0) и включите весы. Светоодиод начнет моргать, что сигнализирует о том, что он ищет указанную в настройках wifi-сеть.
После того, как весы подключатся к ней, светодиод загорится постоянным светом на 1—2 секунды и затем погаснет - весы перешли в режим сна. Пример этой работы в видео.

Через указанное в настройках время весы вновь проснутся, светодиод снова начнет моргать и т.д. Это нормальный режим, если все в порядке. Это не говорит о том, что данные переданы успешно. Это говорит о том, что весы подключились к wifi сети и передали данные в интернет. Сервер возможно их и не принял. Если сервер не принял данные, то весы могут проснуться пораньше и попробовать еще раз передать данные (если это стоит в настройках).



Если светодиод долго моргает и не останавливается, значит не может найти указанную wifi сеть. Пример - на видео.



Если моргает, потом останавливается на короткое время, затем снова начинает моргать, значит пароль указан неверно.
