На данной странице полное руководство по настройке GSM (СМС) весовой платформы. Некоторая информация из видео устарела, но незначительно, поэтому не переснимал.

"Распаковка"

Комплектность

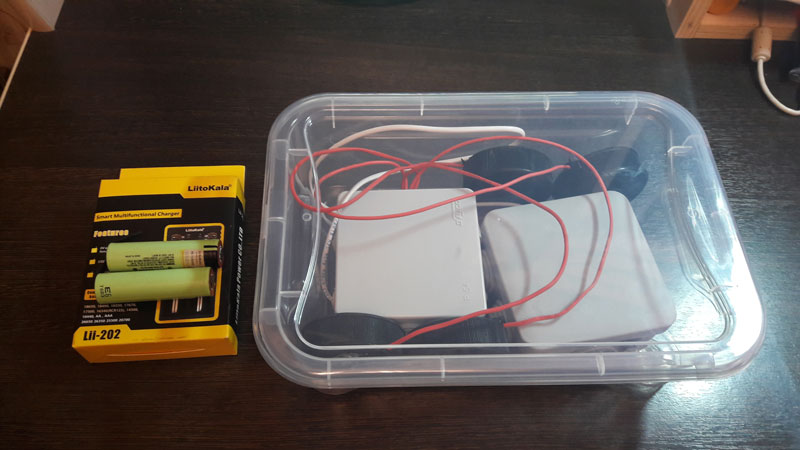

Обычно весы приходят в таком виде. Внеший вид у WIFI и GSM весов одинаков.

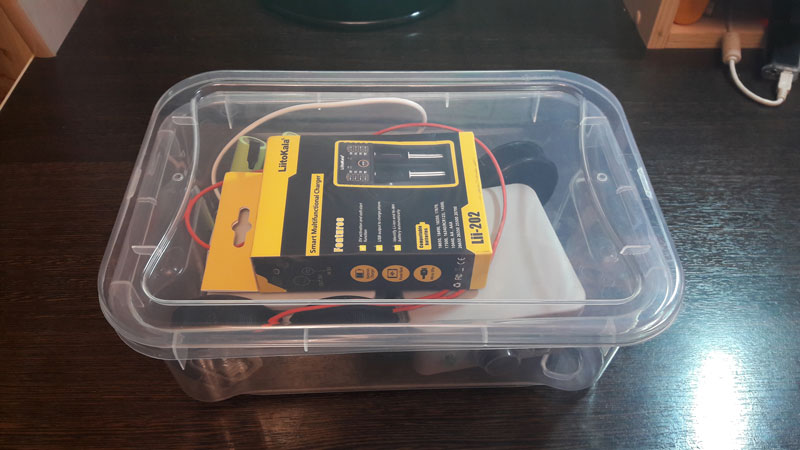

Комплект весов в зависимости от комплектации состоит из собственно весовой платформы, состоящей из двух блоков с 4 тензодатчиками на шайбах и 2 литиевых аккумуляторов формата 18650. Это минимальная комплектация. В рекомендуемую же комплектацию входят 2 сменных аккумулятора и зарядное устройство для них, что позволит полностью обеспечить бесперебойную работу весов.
Слева на фото дополнительные аккумуляторы и зарядное устройство для литиевых аккумуляторов. Их можно исключить из заказа, тогда цена будет ниже. Но прежде чем исключать данные товары, убедитесь, что у Вас есть в наличии зарядник для литиевых аккумуляторов формата 18650.



Открываем коробку.

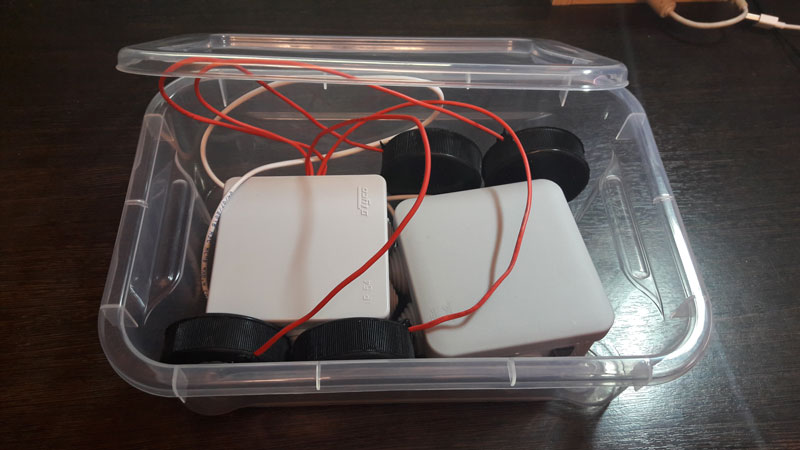

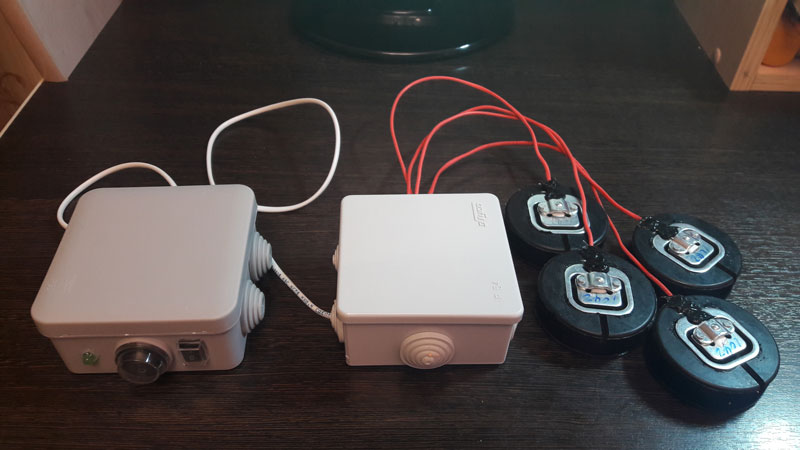

Достаем весы, бережно относясь к проводам, особенно к тем, что идут к "шайбам". Опыт показывает, что если проблемы возникают, они возникают из-за грубого отношения с проводами.

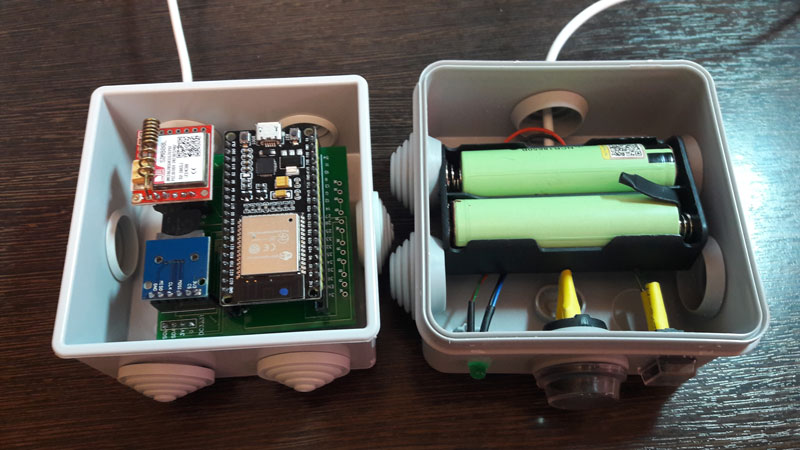

Под капотом. Блок слева является главным блоком. Без острой необходимости залезать туда не рекомендуется. Длина проводов тензодатчиков (внимательный зритель заметил, что на фото нет проводов тензодатчиков, фотография сделана с блока, где провода тензодатчиков еще не припаяны) около 30 см. Удлинение идет за отдельную плату и не рекомендуется. Только разве что для перепрошивки или ремонта. Блок справа - управляющим. В нем находятся аккумуляторы.

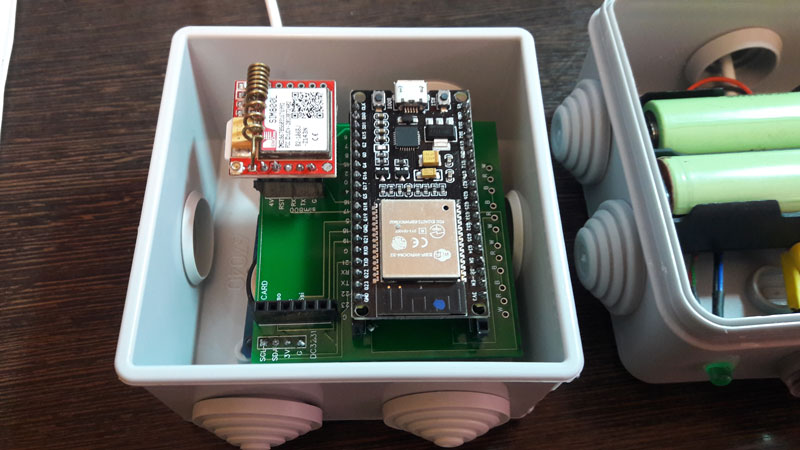

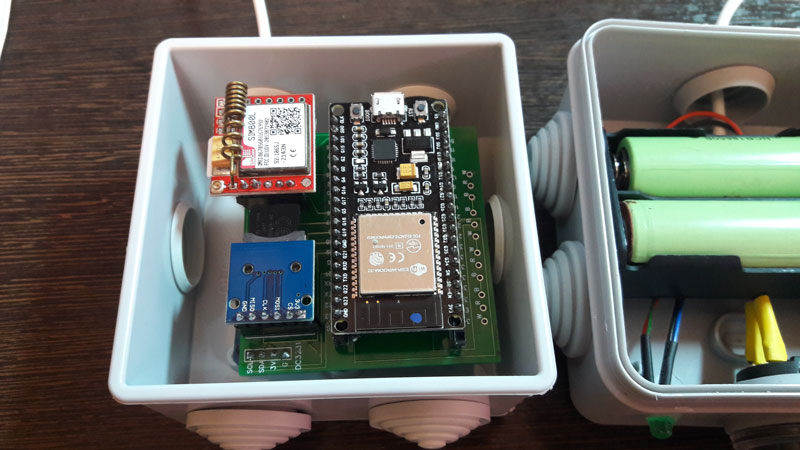

Поближе основной блок GSM-весов. Это полная комплетация. Синий это модуль для SD-карты, красный это модуль GSM (модель SIM800L). В синий модуль нужно вставить микро sd или sdhc карту. Проверенные размеры - от 2 до 32 Гбайт. Файловая система FAT. В модуль GSM нужно вставить сим карту. Если весы будут работать в режиме передачи данных через WIFI, то симкарту можно не вставлять. Кстати сам модуль тоже можно вытащить, так будет экономичнее. Если не нужно логирование на карту памяти, ее также можно не вставлять и модуль извлечь.

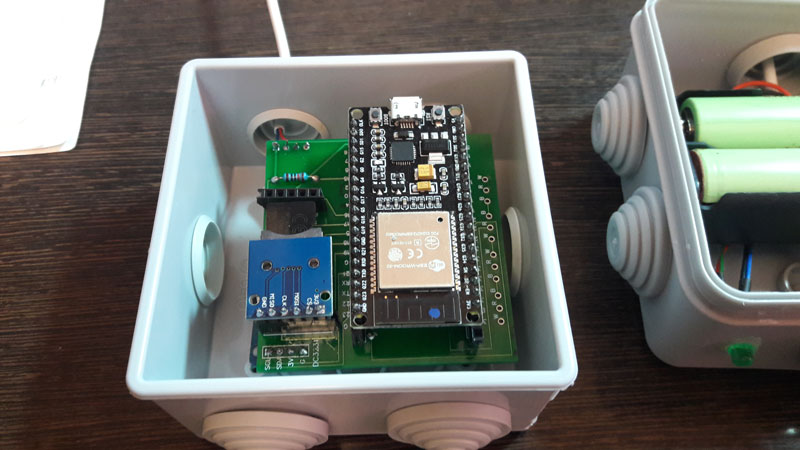

Так выглядит основной блок без модуля SD-карты (стандартная комплектация). Этот модуль можно приобрести потом и вставить. Прошивка примет его как родного.



Тот же основной блок без модуля GSM, только с модулем SD-карты (и такое заказывают!). Аналогично можно докупить GSM модуль и потом поставить при необходимости.

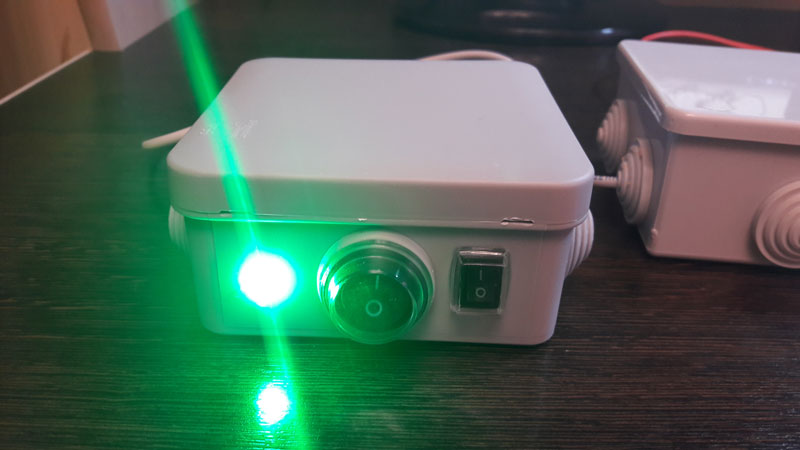

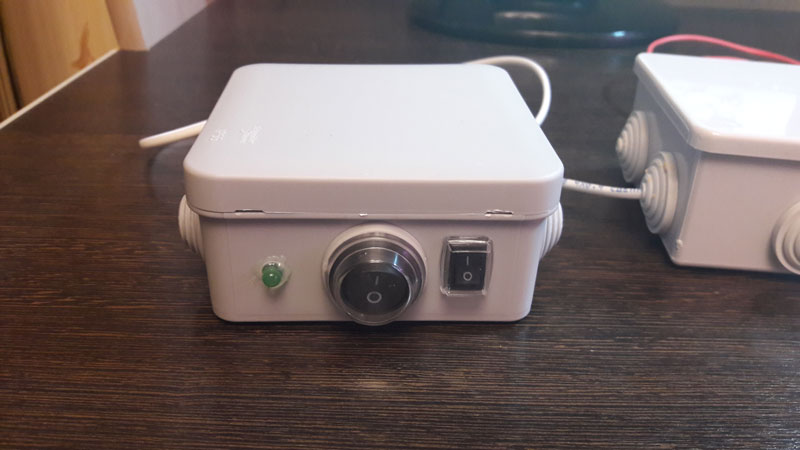

Управляющий блок. Вся работа с весами происходит при помощи кнопок на этом блоке. Слева направо на нем расположены: 1. светодиод (извещающий о работе), 2. главная большая кнопка включения-выключения и 3. малая кнопка выбора режима работы




Настройки весовой платформы

По большому счету весы готовы к работе сразу при получении. Нужно перевести весы в режим настройки (малая кнопка в положение 1) и включить весы (большую кнопку в положение 1). При этом постояным светом загорится светодиод. Это означает, что весы включены и готовы к подключению к ним по wifi для настройки.

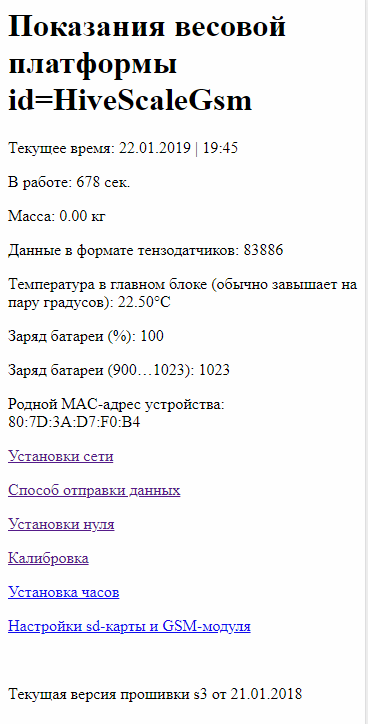

Включите wifi на своем смартфоне или ноутбуке. Подключитесь к сети HiveScale введя пароль 12345678. Затем перейдите в браузер и введите адрес http://192.168.4.1/. У вас в браузере должно отобразиться примерно такое.



Обратите внимание, что главная страница перезагружается каждые 5 секунд для обновления текущей массы. Так и должно быть для обновления показаний массы.

Настройки точки доступа, название весов, паролей и периодичности отправки данных

Переходим по первой ссылке - "Установки сети".

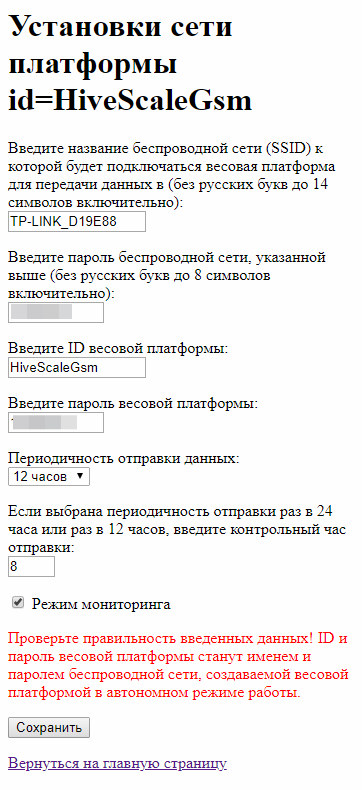

На этой странице необходимо заполнить все необходимые поля.

  1. Первое поле это имя wifi-сети, к которой будут подключаться весы на пасеке. Если весы работают в режиме отправки данных через WIFI, то это поле обязательно. Но для сохранения настроек на этой странице это поле заполнить нужно, хотя бы липовыми данными.
  2. Второе поле - ее пароль. Пароль должен быть 8 символов, не более. Если весы работают в режиме отправки данных через WIFI, то это поле обязательно. Но для сохранения настроек на этой странице это поле заполнить нужно, хотя бы липовыми данными.
  3. Третье поле - ID весовой платформы. Если отправка данных будет производиться на сайт apiscale.ru, то здесь нужно ввести ID, которые создаются на странице подписок https://apiscale.ru/personal/billing/.
  4. Четвертое поле - пароль, который задается на той же странице (если отправка на apiscale.ru). Если данные будут отправляться на народный мониторинг, то введите любое удобное ID платформы (латиницей). Главное запомните эти данные, ведь они станут названием wifi сети, создаваемой весами в режмие настройки. Т.е. было HiveScale и пароль 12345678, а станет то, что введете.
  5. Пятое поле - периодичность отправки данных (продолжительность сна). Минимальное значение 1 минута, максимальное 24 часа.
  6. Шестое поле - в случае выбора периодичности отправки раз в сутки или в 12 часов, то здесь нужно ввести контрольный час отправки. К примеру если пчеловод желает получать данные каждые сутки в 20 часов, то он выбирает в пятом поле 24 часа, а в шестом — 20. Если пчеловод желает получать данные дважды в сутки, утром в 8 и вечером в 20 часов, то ему нужно выбрать в пятом поле 12 часов, а в шестом поле — 8 (не 20, а именно 8).
  7. Седьмое поле - режим мониторинга. Рекомендуется отключить для экономии заряда батарейки.
После всех настроек нажмите "Сохранить".

Если Вы забудете пароль, то подключение к весам для настройки станет невозможным. Придется прошить весы очистительной прошивкой со страницы поддержки, а затем рабочей прошивкой. Все настройки при этом будут удалены.



После сохранения настроек откроется экран. Нужно перезагрузить весы - выключить и включить заново. Затем снова переходим на главную страницу.




Настройки способа отправки данных

В главном меню теперь выбираем второй пункт - "Сайт отправки данных"

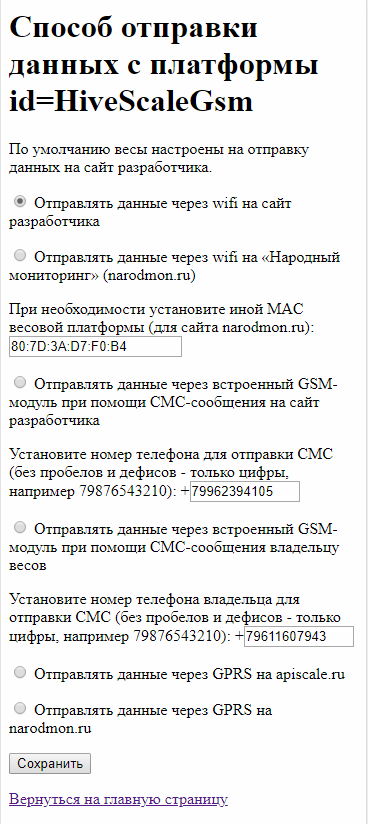

GSM весы моего изготовления поддерживают отправку данных 3 способами: через WIFI, через СМС и через GPRS (мобильный интернет). Изначально весы включены на отправку через WIFI на данный сайт. Но для этого дешевле приобрести WIFI весы. В первую очередь GSM весы и придуманы, чтобы отправлять данные с использованием мобильной сети. Поэтому не забудьте вставить сим карту в GSM модуль.

Первые два пункта это отправка через WIFI. По умолчанию данные будут отправляться на сайт apiscale.ru по wifi. Если нужно отправлять данные через wifi на народный мониторинг - отметьте соответствующий пункт. Если на народный мониторинг отправляются данные с нескольких платформ и на мониторинге они оформлены как одно устройство, введите общий MAC адрес для всех весовых платформ. Подробнее об этой функции в видео на странице настроек wifi-весов.

Третий и четвертый пункт относятся к СМС-кам. Если нужно отправлять данные через СМС, то выберите один из этих пунктов. Отправка через СМС достаточно стабильна, и если связь на пасеке слабая, то рекомендуется использовать отправку через СМС, скорее всего все сработает стабильно. Но если уж СМС-ки не пойдут, значит надо ставить усилитель сигнала или серьезную антенну. Если Вы при этом желаете изучать графикии и получать уведомления, то выберите отправку на сайт разработчика (текущий сайт) через СМС и введите номер на картинке. Данные будут отправляться не на Ваш телефон, а на мой технический и будут пересылаться на сайт. Если Вы желаете получать смс-ки на свой телефон, то выберите соответствующий пункт и введите Ваш номер телефона. В этом случае графиков никаких не будет, разве что Вы это сделаете самостоятельно. Для данных пунктов рекомендую брать тарифы с безлимитными смс-ками. Например у оператора Йота есть такая опция за 50 рублей в месяц.

Пятый и шестой пункты относятся к GPRS-отправке. Это подходит для пасек где интернет пусть плохо, но ловит. Скоростной и не нужен. При их выборе данные будут отправляться на нужный сайт при помощи мобильного интернета. Не забудьте приобрести самый маленький и низкоскоростной пакет интернета и отключите его автоматическое продление на всякий случай.

Весы поддерживают также режим логирования данных на sd карту. Если карта подключена, то лог сохраняется каждые 15 минут или чаще - согласно настройкам периодичности. Реже 15 минут логирование на карту поставить нельзя. Если нужно только логирование на карту без отправки данных, то выберите здесь любые пункты, связанные с GSM отправкой и отключите GSM модуль в меню "Настройки sd-карты и GSM модуля". После сохранения настроек откроется экран. Нужно перезагрузить весы - выключить и включить заново. Затем снова переходим на главную страницу.




Установки нуля

В главном меню теперь выбираем третий пункт - "Установки нуля"

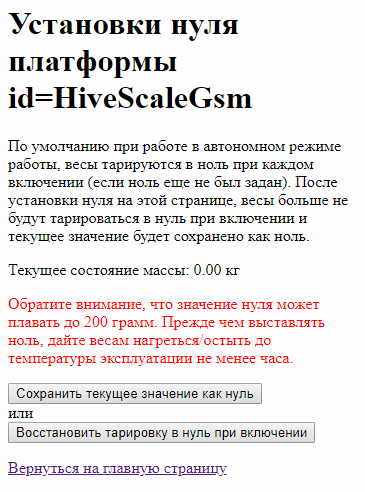

Изначально весы тарируются в ноль при каждом включении. Ноль устанавливать на весах нужно на пасеке после всех подготовительных работ, чтобы они привыкли к температуре и не было лишнего плаванья веса. Чтобы установить ноль, нужно убрать всю массу с весов (находясь на главной странице настроек) перейти на эту страницу и нажать "Сохранить текущее значение как нуль". Перед установкой весов под улей эту операцию нужно сделать обязательно, иначе на графиках всегда будет 0! Установить ноль можно повторно. Можно также восстановить тарировку в ноль при каждом включении весов, нажав на соотвествующую кнопку.

После сохранения настроек откроется экран. Нужно перезагрузить весы - выключить и включить заново. Затем снова переходим на главную страницу.




Калибровка

В главном меню теперь выбираем четвертый пункт - "Калибровка"

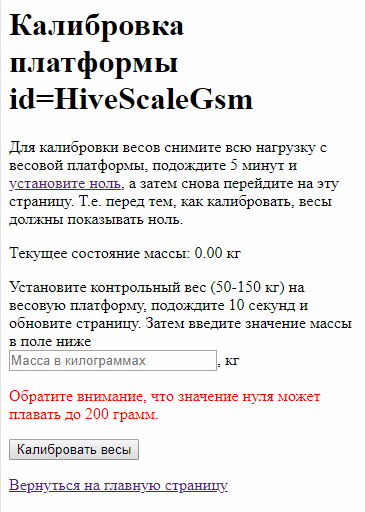

Изначально весы откалиброваны, но после очистки внутренней памяти эти настройки пропадают. Для калибровки весов нужен контрольный вес известной массы. Идеально для этого подходит сам пчеловод :). Он взвешивается на откалиброванных домашних весах, затем становится на весовую платформу (сверху можно положить доску) и обновляет страницу. Отобразится его масса. Если эта масса отличается от полученной на других весах, то в единственное поле на этой странице введите известную верную массу и нажмите "Калибровать весы".

После сохранения настроек откроется экран. Нужно перезагрузить весы - выключить и включить заново. Затем снова переходим на главную страницу. Можете взвеситься снова - теперь масса пчеловода будет верной.




Установка часов

В главном меню теперь выбираем четвертый пункт - "Установка часов". Этого пункта нет на wifi весах, потому что там не установлен модуль часов. Этот модуль находится в главном блоке, в который лучше не лазить. :). Как правило часы уже установлены, но если Вы меняли батарейку или находитесь в другом часовом поясе, но этот пункт для Вас.

Кликая на поля выберите текущую дату и время и нажмите "Установить время". Откроется уже известная страница и можно не перезагружать весы, а просто перейти на главную - часы установятся сразу.

Если планируется отправка данных на данный сайт, установите на часах московское время, а в личном профиле выберите часовой пояс, в котором Вы действительно находитесь.

Если так случилось, что после попытки установить часы данные не сохраняются после выключения устройства, значит пришла пора заменить батарейку в часах. Для этого откройте главный блок, ослабьте провода, чтобы можно было вынуть модуль часов с батарейкой на обратной стороне платы. Это единственный модуль, в котором есть место для батарейки. Формат используемых батареек cr2032 3V. После замены батарейки также аккуратно все поместите обратно в корпус и закройте его. Особенно будьте аккуратны с проводами тензодатчиков.




Установка sd-карты и GSM-модуля.

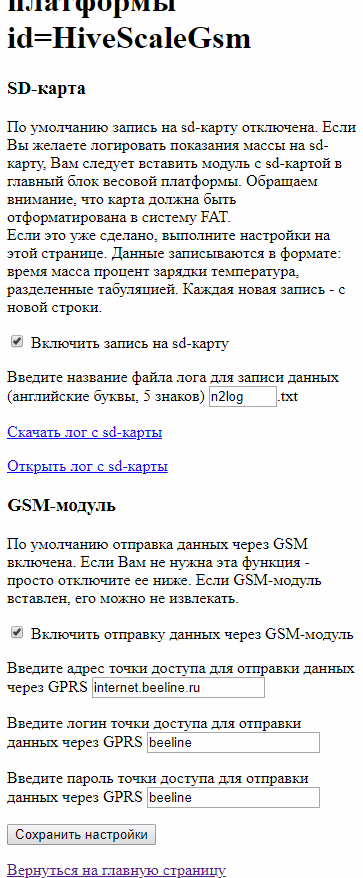

Наличие модуля SD-карты и (или) GSM модуля это основное, что отличает эти весы от WIFI весов. В данном разделе можно настроить используемые модули. Страница тематически поделена на 2 части, относящиеся соответственно к настройкам карты памяти и GSM модуля

Первый блок касается SD-карты - чекбокс и название файла. Если у Вас версия весов с sd картой, то отметьте чекбокс "Включить запись на sd-карту" и убедитесь, что Вы вставили саму sd-карту в главном блоке. Если этого модуля нет, то естественно чекбокс отмечать не надо. Далее введите название файла, в который в корневом разделе sd-карты будет сохраняться лог показаний весов. Обязательно используйте латиницу в названии файла. Длина имени до 5 знаков. Если карта вставлена, то после сохранения настроек на этой странице появятся две ссылки: скачать лог с sd-карты и открыть лог с sd-карты. Если карта не вставлена, то эти ссылки не появятся и чекбокс отмечен не будет. Если Вы вставили карту и ссылки не отображаются, убедитесь в ее работоспособности и попробуйте заменить, скорее всего дело в карте. Подобное уже проходили.

Второй блок касается модуля GSM. Если весы работают в режиме wifi или только записи на карту памяти, то GSM модуль можно вынуть из весов и снять отметку с чекбокса "Включить отправку данных через GSM модуль" - это поможет сэкономить батарейку. Если же планируется отправка данных через этот модуль (СМС или GPRS), то чекбокс должен быть отмечен. Если планируется отправка данных через мобильный интернет (GPRS), то введите адрес, логин и пароль точки доступа. Эти данные можно узнать у оператора или в интернете. Если нужно сохранять данные только на sd-карту без отправки данных, то снимите чекбокс "Включить отправку данных через GSM модуль", а в пункте главного меню "Способ отправки данных" выберите любой пункт, касающийся отправки через GSM-модуль (с 3 по 6).

После выполнения настроек, нажмите "Сохранить настройки". Откроется известная страница. Перезагружаем весы и переходим на главную страницу.




Рабочий режим

Переведите переключатель режима работы в положение отправки данных (малая кнопка в положение 0) и включите весы. Светоодиод загорится а затем начнет моргать, что сигнализирует о том, что он ищет указанную в настройках wifi-сеть (для режима отправки через wifi) или просто гореть для остальных режимов. В заключении передачи данных светодиод погаснет, что означает что весы перешли в режим сна.

Через указанное в настройках время весы вновь проснутся, светодиод снова загорится и т.д. Это нормальный режим, если все в порядке. Это не говорит о том, что данные переданы успешно. Это говорит о том, что весы включились и выполнили попытку отправки данных.

Более детальную информацию по отправке через wifi смотрите в в настройках wifi-весов.
